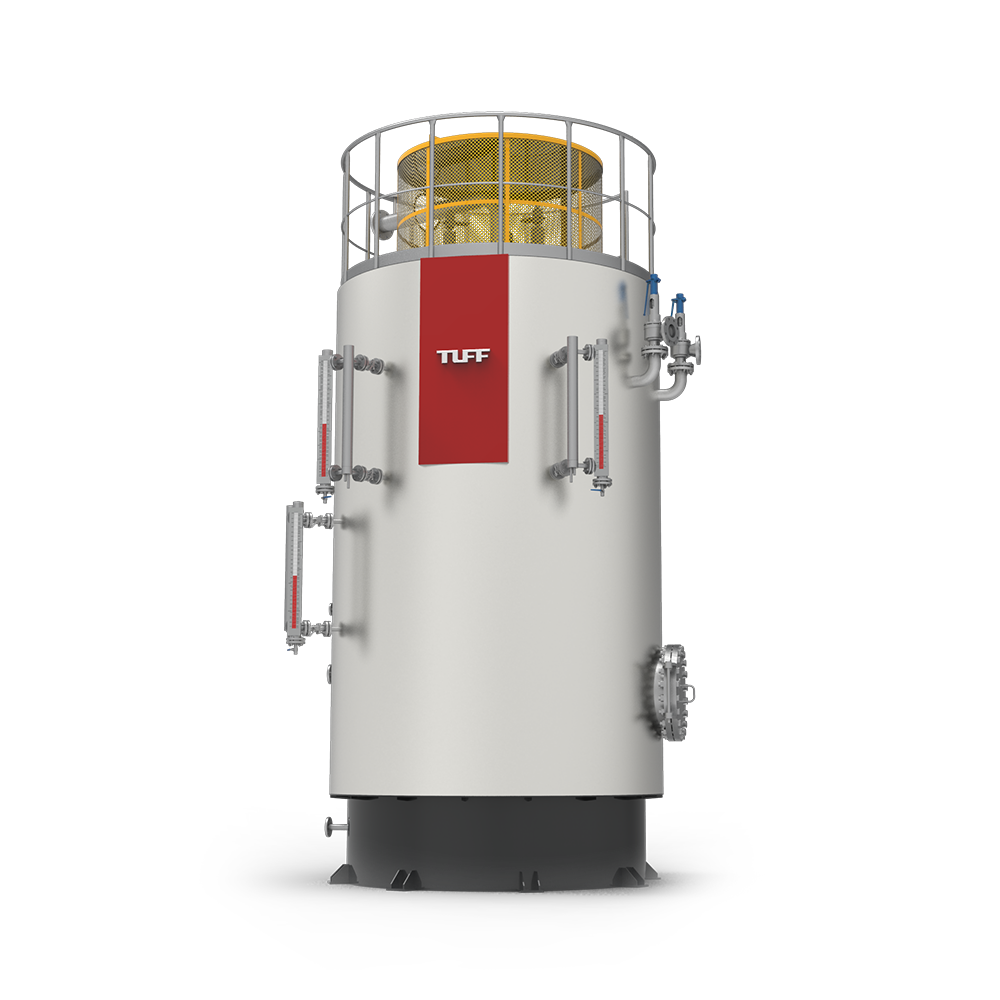

电极式锅炉-立式

电极式锅炉-立式

电极蒸汽锅炉技术参数
型号:LDR6-100
额定工作压力:0.7~4.8MPa
输出功率:6-100T/H
电压:6.3~25kV

电极热水锅炉技术参数
型号:LDR4.2-70
额定工作压力:0.7~1.6MPa
额定火功率:4.2-70MW
电压:6.3-25kV

电极锅炉介绍



锅炉设计说明

电极式相变锅炉为压力相变锅炉,采用卧式布置结构,由锅炉本体(含锅壳筒体、内筒装置和电极装置)和管壳式换热器两大部分组成。锅筒内的饱和蒸汽通过热交换冷凝变为饱和水回流入锅筒内继续蒸发,通过不断蒸发,冷凝的气液两相循环,连续将吸收的热量传递给换热管内的输出工质(水)。

锅炉本体与换热器分开运输出厂,需先在厂内配装好后再进行拆卸出厂,到用户现场再进行组装。锅炉本体由锅壳筒体、内筒装置、电极组件、平台、护板保温层等组成,换热器由管箱、管壳和管束组成。

锅炉通过消耗电能加热炉水,产生蒸汽。锅炉电极组件直接浸入与具有一定电导率的炉水,放电产生电流,炉水在电流作用下迅速、均匀的发热。

锅炉通过内循环泵向内筒补水,循环泵为变频调节,控制锅炉内筒水位以维持锅炉在设定功率下运行。

锅炉通过给水泵向锅炉给水,确保锅炉筒内总水量保持恒定,保证锅炉的正常运行。
